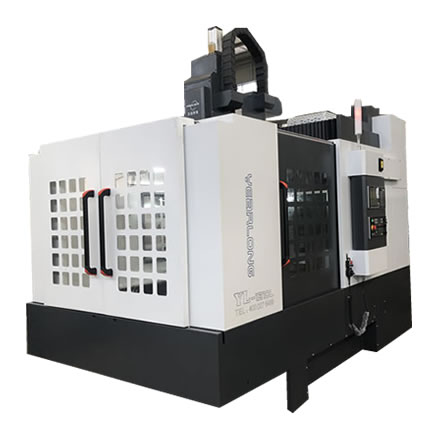

本公司機床不斷進行改良，如有更改規格不另行通知，本資料圖片僅供參考，以實際產品樣為準。
| 單位:mm | TOM-YL1210L |
| 工作臺面尺寸 | 820*1300 |
| 主軸左右移動行程（以工作臺分中）（X向） | 1050 |
| 主軸中心左極限出工作臺左邊沿距離（X向） | 115 |
| 主軸左右極限行程（X向） | 1050 |
| 工作臺或主軸前后移動行程（Y向） | 1250 |
| 主軸上下移動行程（z向） | 600 |
| 主軸端面距工作臺距離 | BT40-150-12000 直聯：150--750 |
| 推薦主軸規格（功率KW/安裝尺寸-轉速） | BT40-150-12000 直聯/BT40-150-15000直聯 |
| 電主軸&150/&170 | |
| 龍門寬度 | 1050 |
| 工作臺T型槽（數目-尺寸*間距） | 5-18*160 |
| X向滾珠絲桿規格 | 4010 |
| Y向滾珠絲桿規格 | 4010 |
| Z向滾珠絲桿規格 | 4010 |
| X、Y、Z最快移動速度 | 18、18、18 |
| X向線軌規格 | 35滾珠 |
| Y向線軌規格 | 45滾珠（三滑塊） |
| Z向線軌規格 | 35滾珠（三滑塊） |
| X、Y、Z電機聯接方式 | 直聯 |
| 推薦選用X、Y、Z軸電機參數（扭矩NM） | 18.6/18.6/28.4 |
| 光機外形尺寸（長*寬*高）（單位：mm） | 2640*1770*2800（不含支架長度） |
| 工作臺承重約 | 800Kg |
| 光機凈重約 | 5.7T |
